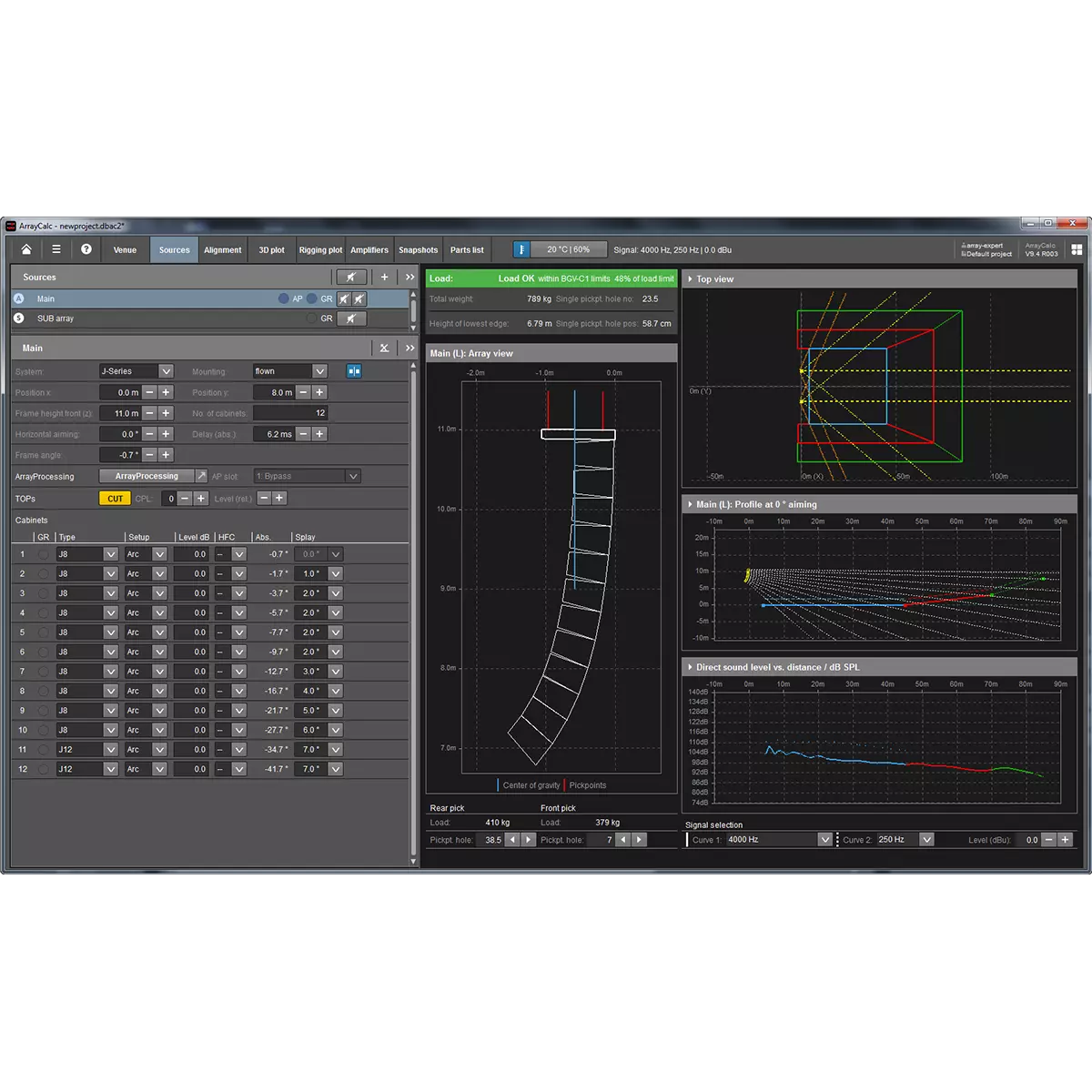

Simulační software d&b ArrayCalc je klíčovým nástrojem pro modelování line array systémů, sloupových a bodových (point source) reproduktorů i subwooferů d&b. Jedná se o komplexní sadu nástrojů pro všechny úkoly spojené s akustickým návrhem, predikcí výkonu, nastavením (alignment), riggingem a bezpečnostními parametry. Z bezpečnostních důvodů musí být všechny line array systémy d&b navrhovány výhradně pomocí softwaru ArrayCalc.

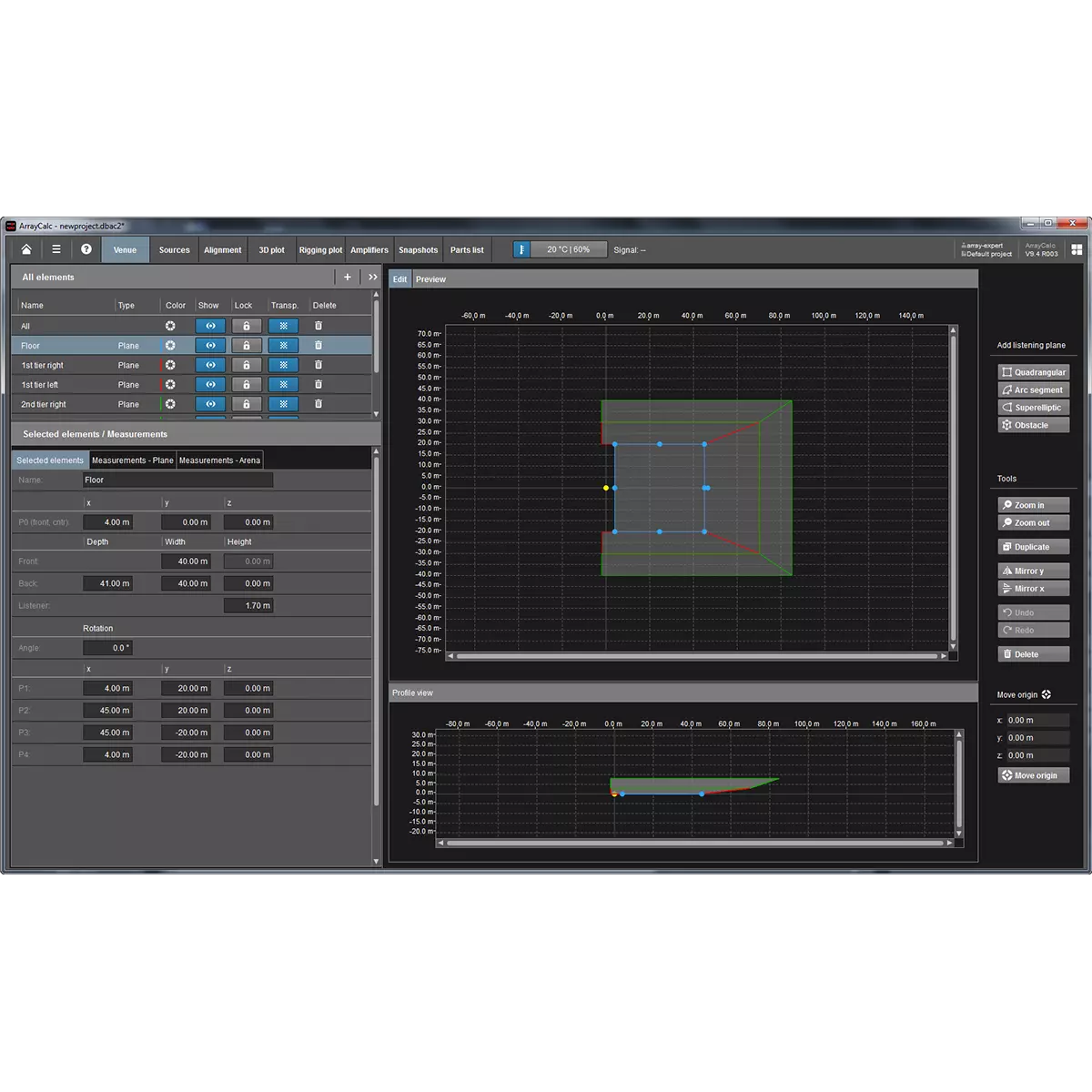

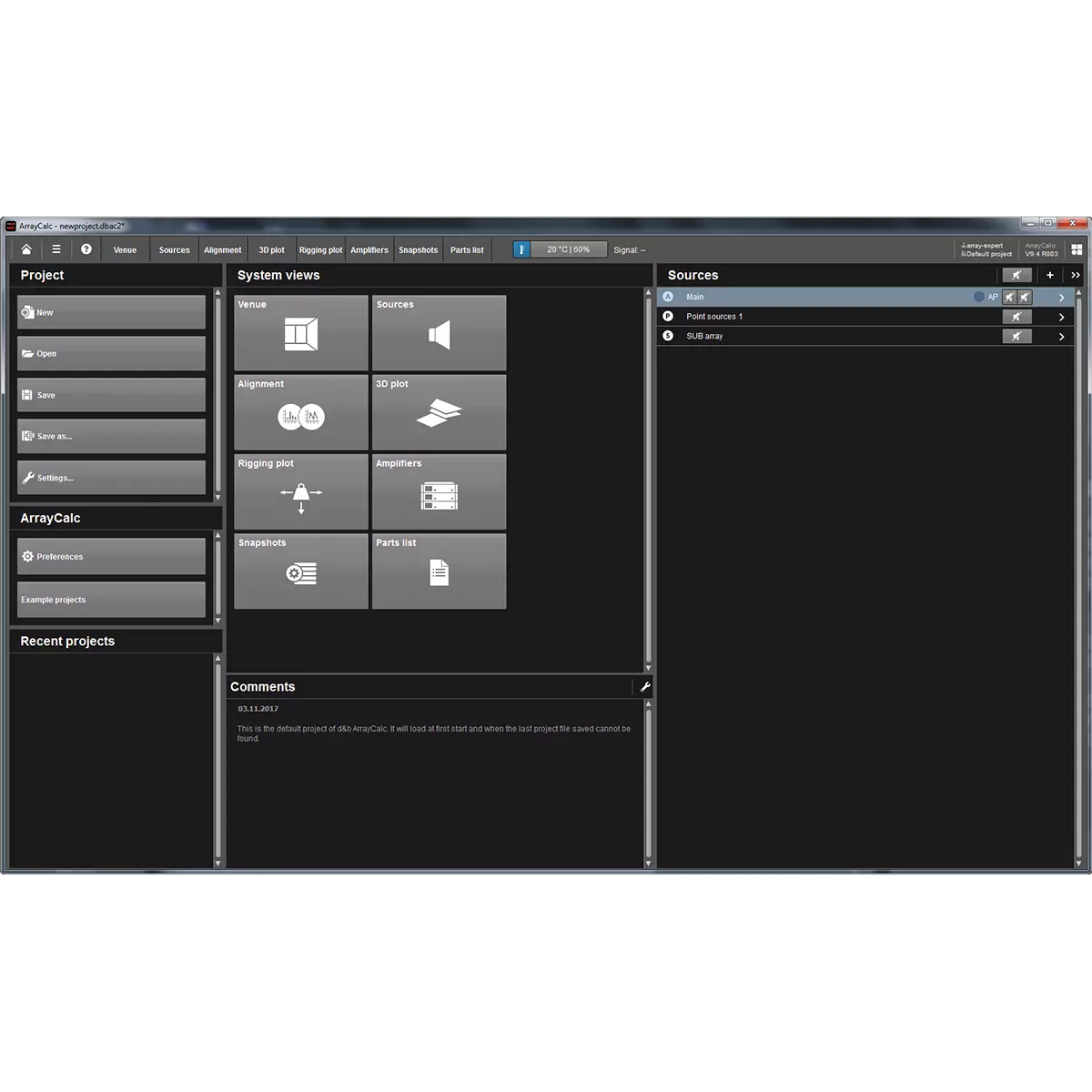

ArrayCalc je dostupný jako nativní samostatná aplikace pro operační systémy Microsoft Windows i macOS. Software výrazně zkracuje čas nastavení a ladění u mobilních aplikací a umožňuje provádět precizní úvodní simulace při plánování pevných instalací. V kartě „Venue“ lze definovat poslechové roviny, čímž vznikne trojrozměrná reprezentace jakékoli divácké plochy v daném prostoru.

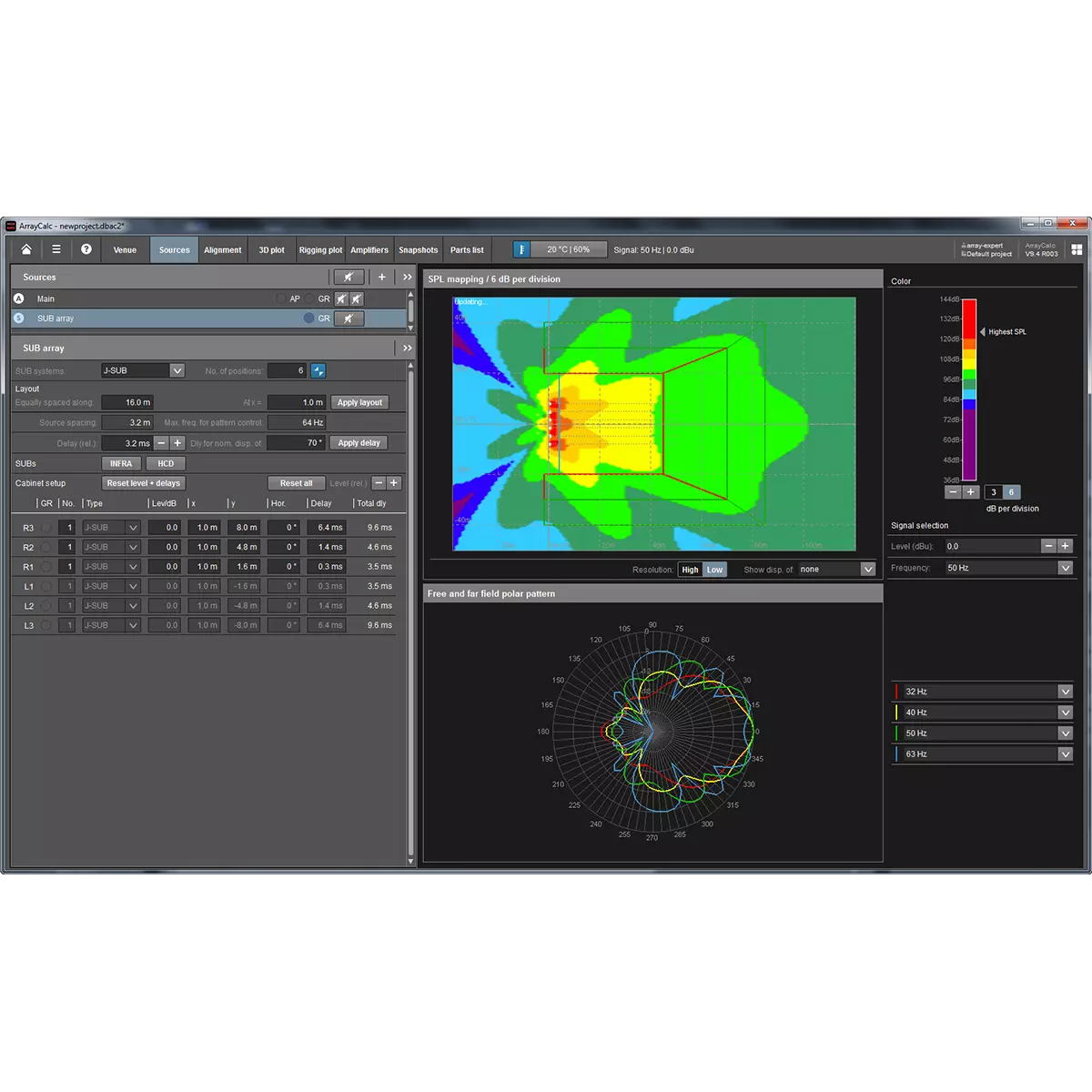

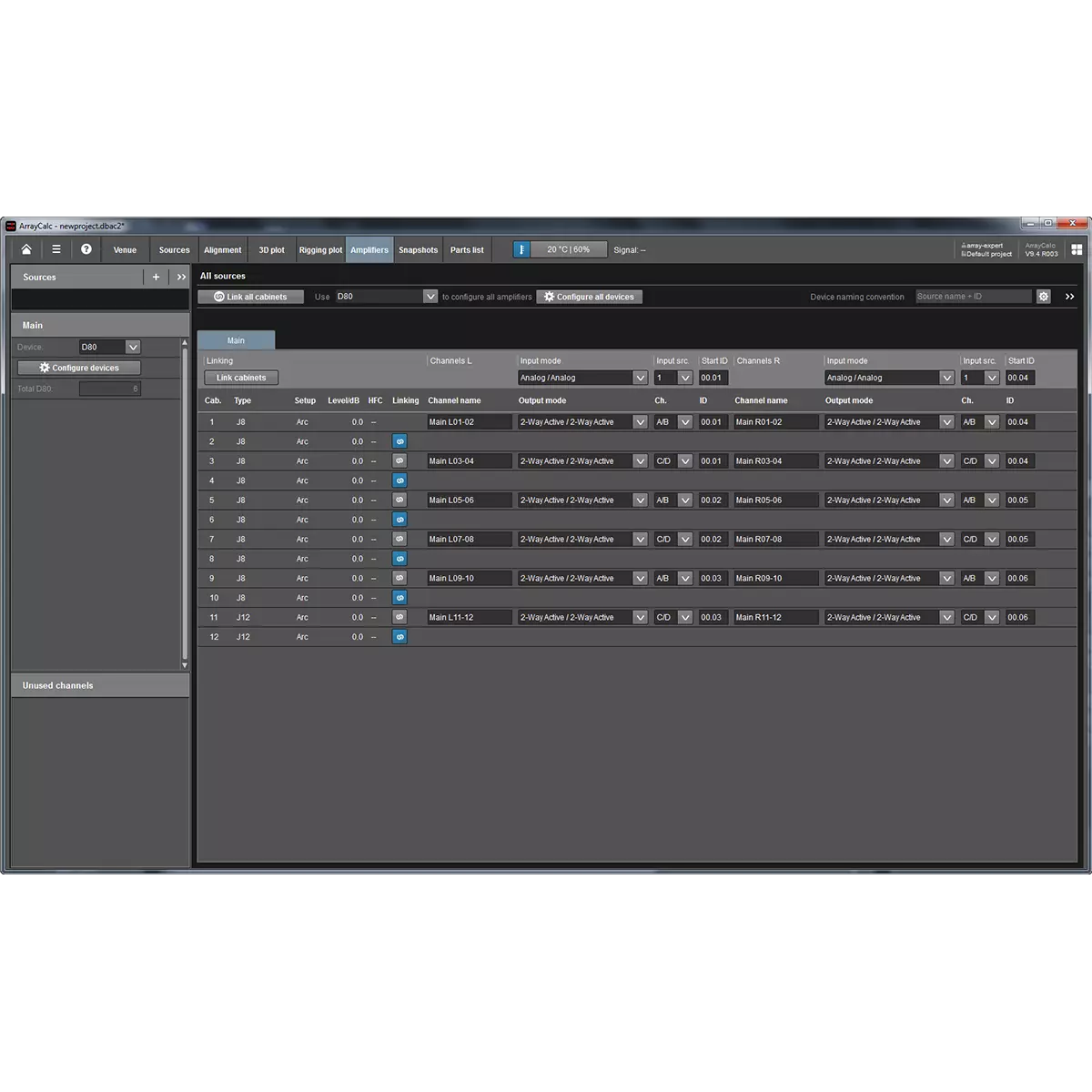

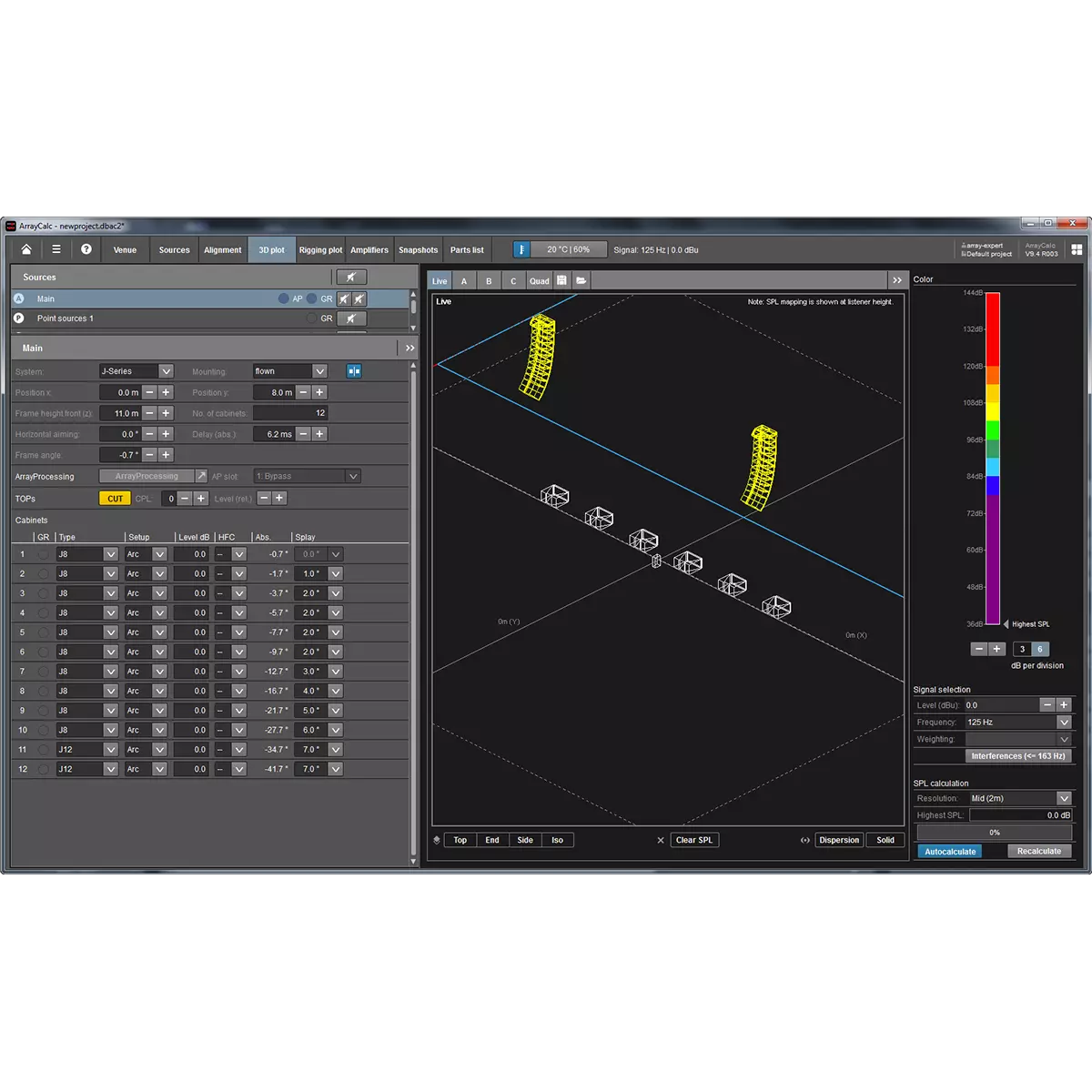

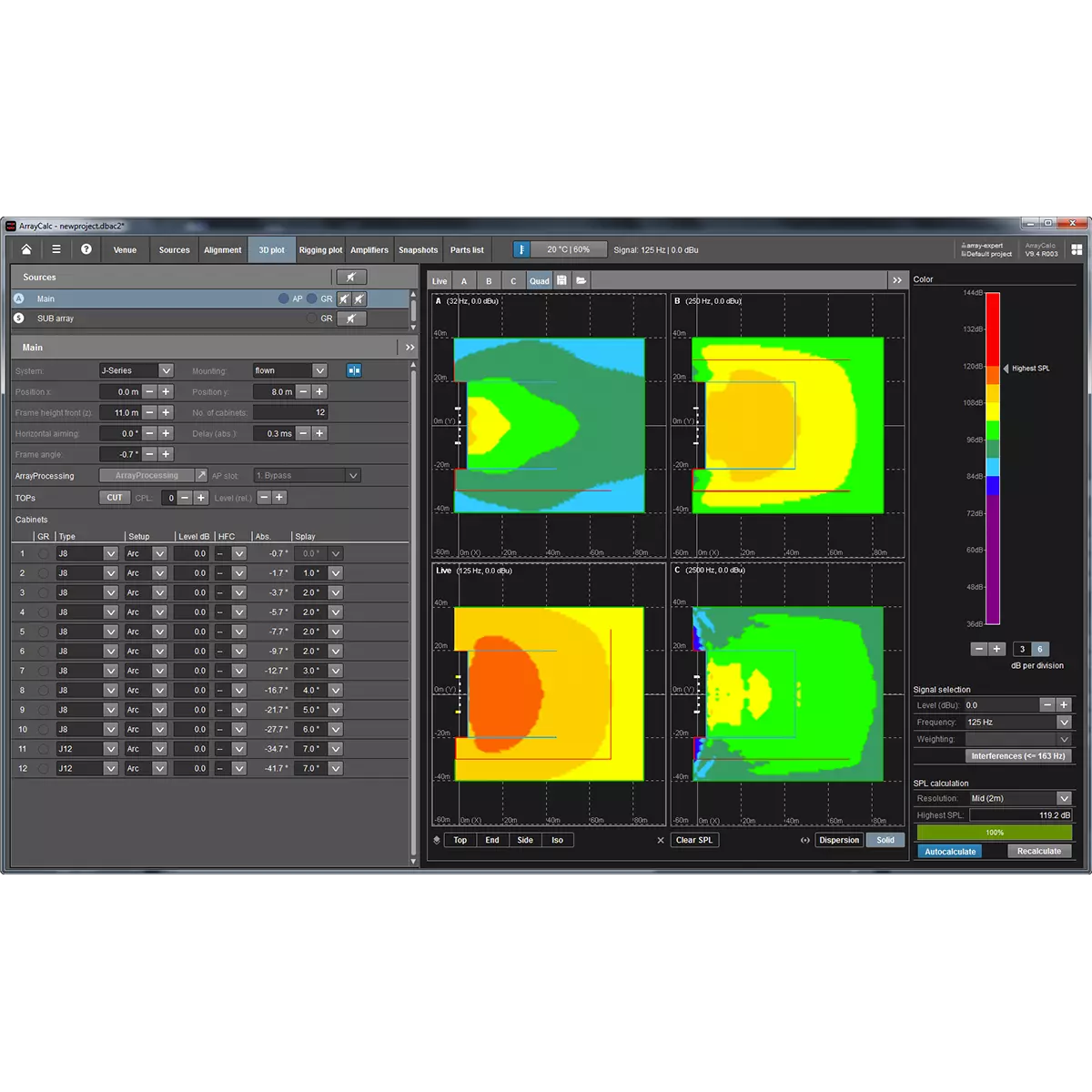

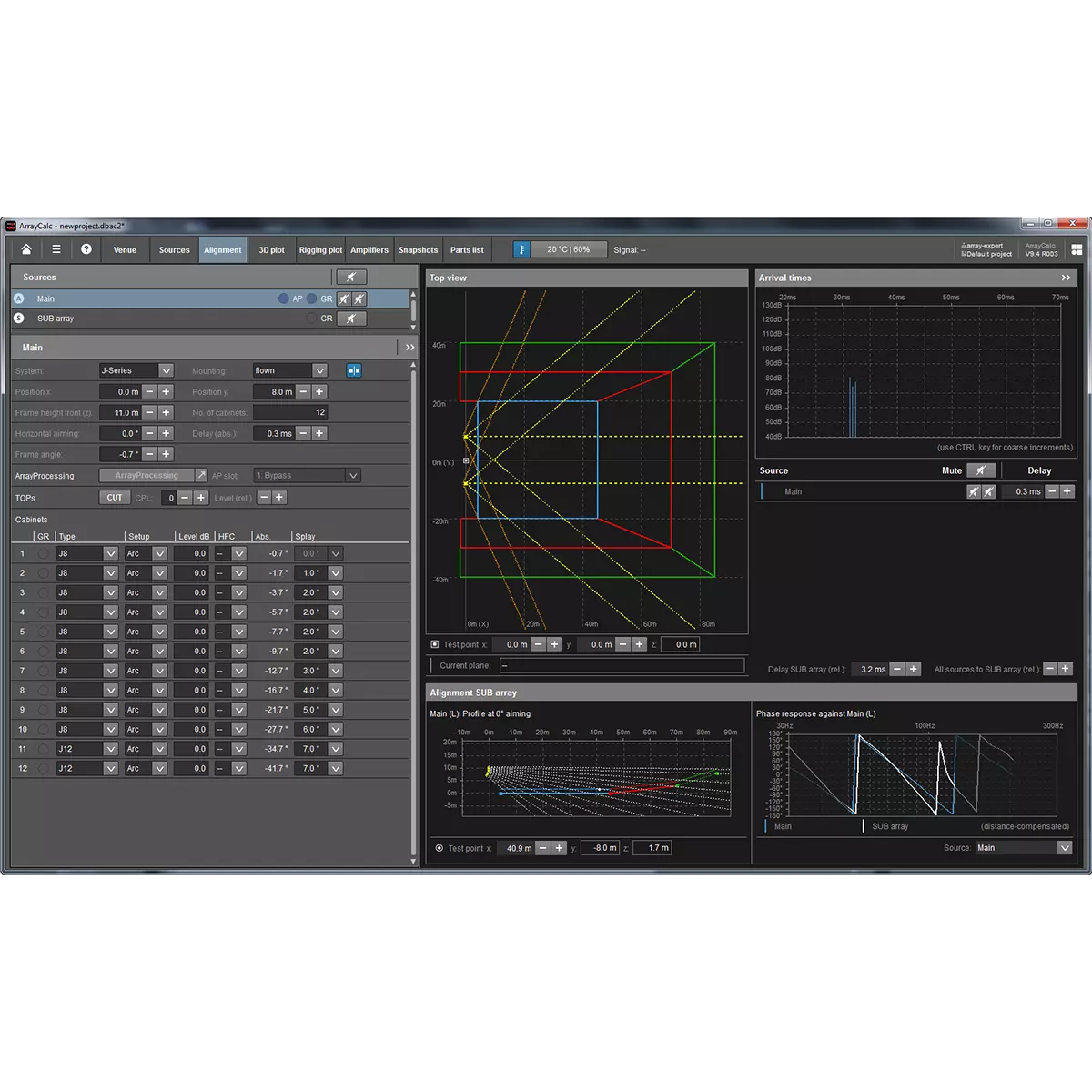

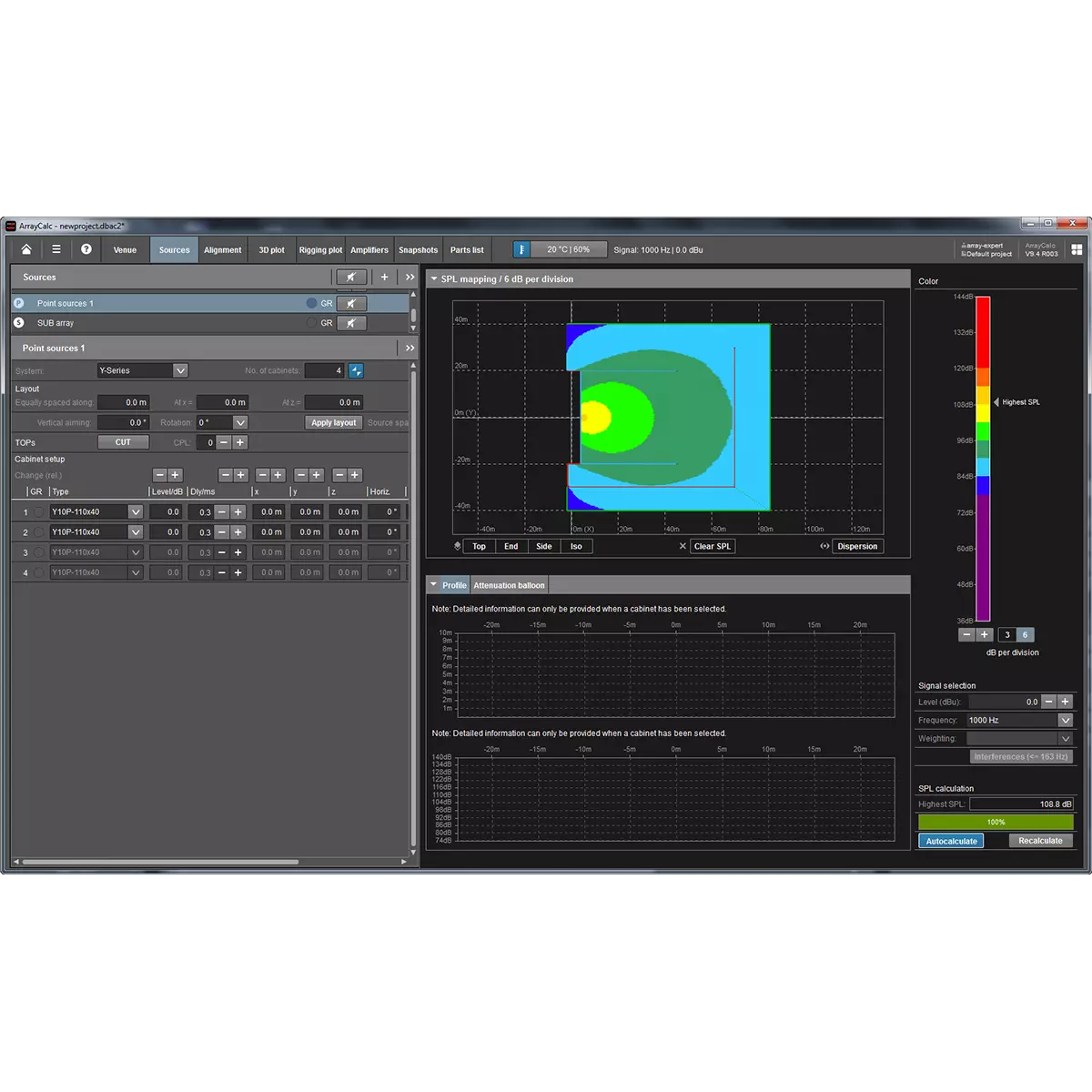

Všechny zdroje zvuku lze časově sladit (time alignment). Navíc je možné vypočítat fázovou odezvu zavěšeného systému a subwooferového pole na zemi (ground stack) v definovatelném referenčním bodě. Rozložení hladiny akustického tlaku, vznikající interakcí všech aktivních zdrojů, lze mapovat na definované divácké plochy ve 3D zobrazení, které lze libovolně přibližovat, otáčet a exportovat jako grafický soubor. V kartě zesilovačů lze spravovat vzdálená ID (Remote ID) pro všechna zařízení. K dispozici je také export dat do formátů EASE a DXF.

Software pro dálkové ovládání R1 využívá data definovaná v ArrayCalc ke generování intuitivního grafického uživatelského rozhraní. To zahrnuje kompletní detaily simulovaného systému: reproboxy, zesilovače, vzdálená ID, skupiny, data pro ArrayProcessing a veškeré konfigurační informace. Tento pracovní postup (workflow) eliminuje potřebu manuálního přenosu dat mezi programy.

Patch Plan

Nástroj navržený pro další profesionalizaci procesu plánování systému. Patch Plan zjednodušuje návrh tím, že poskytuje komplexní vizuální reprezentaci systémové infrastruktury. Na první pohled vám pomůže pochopit propojení zařízení a rychle naplánovat tok signálu pomocí inteligentních možností propojování (patchování) s plynulým sledováním tras.

Klíčové vlastnosti:

• Zjednodušuje proces návrhu a zapojení systémových racků, přičemž podporuje standardní i uživatelské konfigurace.
• Nabízí specializované nástroje pro plánování patchování systému Soundscape, od návrhu až po produkci.
• Vizualizuje streamy protokolu Milan a jejich přidružené kanály, což poskytuje lepší přehled o distribuci signálu.
• Exportuje veškeré detaily systému pro nasazení v terénu, prodejní nabídky a instalační dokumentaci, čímž zlepšuje spolupráci mezi týmy a zúčastněnými stranami.

ArrayCalc Exchange

Jedná se o rozšíření pro program SketchUp, které uživatelům umožňuje převádět soubory CAD a EASE do formátu ArrayCalc (*.dbacv), který lze importovat přímo do softwaru. ArrayCalc Exchange usnadňuje projektantům vytváření složitých modelů prostorů pro mobilní i pevné aplikace.

d&b Venue database

Databáze prostorů d&b poskytuje vysoce kvalitní modely sálů a míst, které lze přímo importovat do ArrayCalc. Tyto modely nejen přesně reprezentují divácké plochy, ale jsou obohaceny o užitečné informace, jako jsou dostupné výšky a body pro zavěšení (rigging), hlavní konstrukční prvky, fotografie prostor a další.

ArrayProcessing

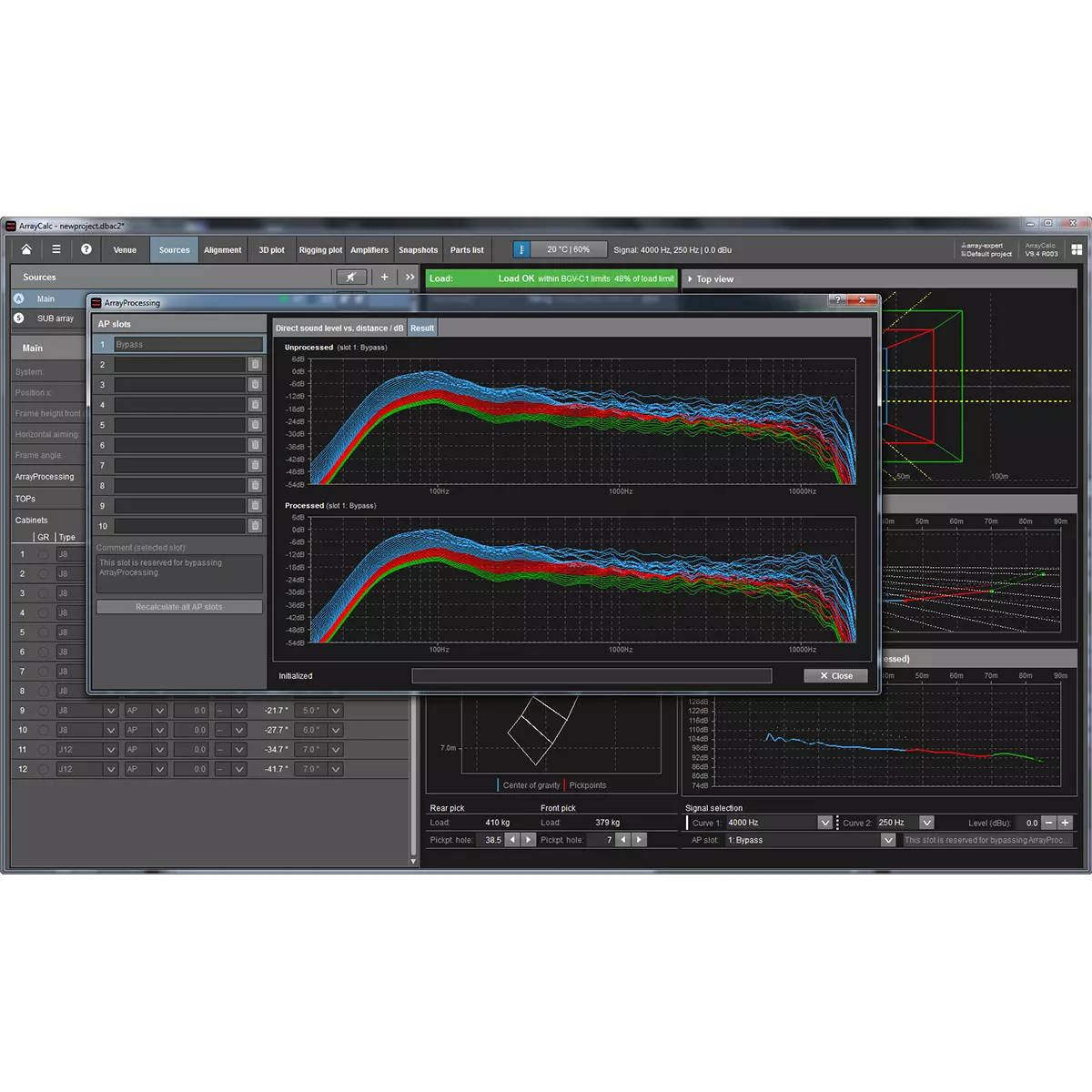

Volitelná funkce ArrayProcessing v softwaru ArrayCalc využívá výkonné filtrační algoritmy k optimalizaci tónového (spektrálního) a výkonového (prostorového) chování line array sloupce nad celou diváckou plochou, která je definována jeho mechanickým vertikálním úhlem pokrytí.

HeadroomCalc

HeadroomCalc nabízí pokročilou predikci výkonu systému, která pomáhá při rozhodování v situacích, kdy je třeba zvážit specifická výběrová řízení nebo bezpečnostní kritéria (BOZP).Namísto obecných spekter používá HeadroomCalc audio soubory poskytnuté uživatelem, aby přesně zohlednil specifickou odezvu signálu i dopady nelineárního zpracování DSP limitery. Tato nová úroveň realismu v simulacích znamená, že můžete navrhnout systém d&b s naprostou jistotou, že splní všechny požadavky specifikace.

Aplikace ArrayCalc Viewer

Mobilní aplikace d&b ArrayCalc Viewer poskytuje všechny klíčové informace pro polohování a zavěšení systému reproboxů d&b audiotechnik. Všechny relevantní údaje o riggingu, nastavení a systému máte po ruce v přehledném a stručném formátu přímo v telefonu.

‍
